Puente de Acero Modular (Tipo Panel)/Puente Bailey
El legado del Puente Bailey Sigue Vivo
Las soluciones de puente Bailey se utilizan en una variedad de aplicaciones que emplean diseños originales o mejorados. Si bien se lo considera un avance en la guerra, el Puente Bailey en la era de la posguerra es una gran innovación en ingeniería civil y un refuerzo para el desarrollo socioeconómico. Esto se debe a la implementación continua de la estructura para establecer conexiones vitales y entregar suministros, especialmente a áreas remotas. Los puentes Bailey se utilizan para extender la ayuda a lugares golpeados y aislados por desastres naturales, guerra o terrorismo. Son fundamentales para atraer a las tribus a las comunidades civilizadas para acceder a una educación adecuada y a los derechos médicos, políticos y sociales.
Características y características del puente modular de acero
Prefabricado
Los componentes se fabrican en fábrica, lo que garantiza una alta precisión y control de calidad.
Montaje rápido
Debido a su naturaleza modular, estos puentes se pueden construir rápidamente, minimizando las interrupciones y el tiempo de construcción. El montaje se puede realizar manualmente o con la ayuda de equipo básico.
Portátil
Estos puentes se pueden transportar fácilmente al lugar de construcción, a menudo utilizando contenedores de envío estándar o camiones de plataforma. Los componentes se pueden manipular y transportar manualmente en áreas remotas.
Versatilidad
Los puentes modulares de acero se pueden configurar para diversas longitudes, anchos y capacidades de carga, lo que los hace adecuados para diferentes entornos y usos.
Componentes estandarizados
Los componentes del puente están estandarizados, lo que facilita la producción en masa y la facilidad de montaje.
Sencillez
El diseño permite un montaje rápido y sencillo por parte de mano de obra relativamente no calificada, a menudo en cuestión de horas.
Lightweight Construction
A pesar de su resistencia, el puente Bailey es relativamente liviano, lo que simplifica el transporte y la manipulación.
Escalabilidad
Los puentes modulares de acero se pueden ampliar o reforzar agregando paneles y soportes adicionales, acomodándose a varios tramos y requisitos de carga.
Durabilidad
Fabricados con acero de alta resistencia, estos puentes ofrecen una excelente longevidad y resistencia a los factores ambientales.
Desarrollo y Diseño
El puente Modular fue diseñado para satisfacer la necesidad de un puente portátil, fuerte y fácil de montar que pudiera soportar cargas pesadas. Sus componentes modulares incluyen vigas de acero prefabricadas, paneles y unidades de terraza que se conectan mediante pernos y pasadores. Este diseño permite una construcción rápida sin necesidad de herramientas especializadas o equipo pesado.
Sin hacer preguntas, el Puente Modular de Acero ESC (Bailey) es realmente una maravilla de la ingeniería. Las primeras versiones eran ligeras y los soldados podían montarlas en 24 horas. El puente podría soportar incluso los tanques más pesados en un tramo de más de 60 metros. Los descendientes populares del puente que se usan comúnmente hoy en día incluyen las muchas formas de puente Truss, el puente Crane Mat y el puente peatonal.
Proceso de construcción
-
Planeando y diseñando. La construcción de un puente modular de acero comienza con un estudio detallado del sitio y un análisis de carga para determinar la configuración y los materiales apropiados. La fase de diseño implica la creación de planos detallados que especifican el diseño, la secuencia de ensamblaje y los componentes requeridos.
-
Prefabricación. En la fábrica, los componentes se fabrican de acuerdo con el diseño y los planos de taller. Esto incluye corte, perforación, montaje, soldadura, mecanizado, montaje de prueba, revestimiento protector contra la corrosión y acabado de paneles, vigas y terrazas de acero. Las medidas de control de calidad garantizan que cada componente cumpla con los estándares requeridos.
-
Transporte. Los componentes prefabricados se transportan al lugar de construcción. Debido a su naturaleza modular, estos componentes se pueden empaquetar y enviar de manera eficiente utilizando métodos de transporte estándar.
-
Instalación. Un sitio remoto típico sin grúa o equipo de elevación pesada suele utilizar un método de instalación de lanzamiento que implica los siguientes pasos:
-
Preparación de los cimientos: Los soportes o estribos del puente se preparan, a menudo utilizando cimientos de hormigón o acero.
-
Montaje: Los paneles de la nariz de lanzamiento y las armaduras principales se conectan mediante pernos y pasadores. Dependiendo de los requisitos de luz y carga, se pueden unir varios paneles para formar secciones más largas. Monte las vigas del espejo de popa para formar una estructura de marco de pórtico invertido estable, los cordones de refuerzo y los arriostramientos se ensamblarán siguiendo la guía y secuencia de instalación.
-
Lanzamiento: utilizar equipo básico para empujar o tirar de la estructura ensamblada desde el pilar A hasta el pilar B.
-
Instalación de la plataforma: una vez que las vigas principales están en su lugar, se instalan las unidades de plataforma para crear la superficie de la carretera. Las plataformas pueden ser tablones de madera o láminas de acero para uso liviano y láminas de acero más gruesas u hormigón para uso pesado.
-
Accesorios: Se agregan componentes adicionales, como barandillas y tratamientos superficiales, para completar el puente.
Inspección y Pruebas y Aplicaciones
Antes de realizar cargas de prueba para determinar el comportamiento estático y dinámico de un puente Bailey construido, se lleva a cabo una evaluación exhaustiva de todas las piezas y componentes mediante inspección visual. El propósito de esta inspección es verificar la conformidad de la estructura no solo con los dibujos y especificaciones sino también la calidad de la mano de obra y la preparación para cargas estáticas y dinámicas.
Las pruebas de carga son un método popular para verificar la capacidad de carga de las estructuras de puentes. La principal ventaja de las pruebas de carga es su carácter no destructivo y el mínimo impacto sobre la propia estructura. Generalmente, las pruebas de carga se subdividen en dos categorías: pruebas estáticas y dinámicas. En una prueba estática, la observación se centra en la respuesta estructural al lastre de parámetros conocidos. La prueba dinámica se basa en el uso de excitación artificial de vibraciones estructurales; el objetivo es evaluar las propiedades dinámicas reales del puente en estudio en sus condiciones reales u operativas. También se le llama simulación.
Después del proceso, se garantiza la integridad general del puente, así como el bienestar y la seguridad del público antes de abrir el puente para el uso previsto.
Usos militares
Los puentes modulares de acero, en particular los puentes Bailey, se han utilizado ampliamente en operaciones militares. Su capacidad para desplegarse y ensamblarse rápidamente los hace ideales para establecer rutas de suministro, cruzar ríos y reemplazar infraestructura destruida en zonas de combate.
Infraestructura Temporal y Permanente
Los puentes modulares de acero también se utilizan en proyectos de ingeniería civil para desvíos temporales durante la construcción o para instalaciones permanentes en lugares remotos o difíciles. Su adaptabilidad los hace adecuados tanto para aplicaciones urbanas como rurales.
Respuesta al desastre
En áreas afectadas por desastres, los puentes modulares de acero brindan una solución rápida para restaurar la conectividad. Su rápido montaje ayuda a entregar ayuda y suministros, además de permitir operaciones de evacuación y rescate.
Uso industrial y comercial
Estos puentes se emplean a menudo en entornos industriales para crear acceso a través de obstáculos como ferrocarriles, vías navegables y tuberías. Proporcionan una solución rentable y duradera para diversas necesidades comerciales.
Puente Bailey ESC-Compact-100
Entre la experiencia de ESC en puentes de acero se encuentra el Puente Modular ESC-HD-100, o el llamado Puente de Panel Tipo 321. Los paneles del puente se componen de elementos estructurales soldados de acero de alta calidad. Las vigas son paneles compuestos livianos conectados por fuertes pernos de acero. Los paneles y componentes del puente de acero son fáciles de manipular y transportar, pueden intercambiarse y son fáciles de montar y desmontar. También se pueden ensamblar en diferentes formas de puentes de paneles según la longitud del tramo y los requisitos de transporte.
ESC-HD-100 Modular Bridge o 321-Panel Type Bridge es adecuado para tramos cortos a medianos o cargas ligeras a moderadas. Puede soportar una longitud máxima de tramo libre de 51 metros (167.30 pies), con un ancho neto de cubierta de 4 metros (13.10 pies). Al ser ligero, este tipo de puente está garantizado para situaciones de emergencia y difíciles. Los diferentes configuraciones y dimensiones de los paneles de puente también se pueden construir a medida.
Puente Bailey ESC-HD-200
El modelo ESC-HD-200 es una mejora del puente Modular HD100 en términos de capacidad de carga y longitud de luz. Con alturas de paneles aumentadas a 2,13 metros (7 pies), puede cubrir un espacio libre máximo de 60,96 metros (200 pies) para un solo carril de ancho y 45,72 metros (150 pies) para un solo carril de doble ancho.
En el conjunto HD200, las juntas entre paneles se ubican alternativamente contra las juntas entre los hilos de refuerzo para reducir la deformación inelástica debido a poros sobredimensionados. Se utiliza prearco o curvatura para contrarrestar la deflexión del puente en el tramo medio.
Todas las conexiones atornilladas están equipadas con manguitos de orientación para garantizar que las fuerzas de compresión sean absorbidas por las tensiones del manguito y del perno. Esto ayuda a aumentar la vida útil de los pernos y la seguridad general del puente de paneles. También se proporcionan tirantes compuestos para carga de viento y se conectan a los travesaños o vigas para mejorar la estabilidad general del puente, especialmente contra la flexión lateral.
El modelo también identificado como ZD200 es adecuado para diseños de carga como HS-15, HS-20, HS-25, HL-93, Pedrail-50 y más.
ESC Steel es un proveedor y fabricante de Bailey Bridge. Envíenos un correo electrónico para su requerimiento info@escsteel.com
Los puentes modulares de acero ESC, con su innovador diseño tipo panel, ofrecen una solución versátil y eficiente para una amplia gama de aplicaciones. El puente Bailey ejemplifica los beneficios de este enfoque, combinando resistencia, portabilidad y montaje rápido para satisfacer diversas necesidades de infraestructura. Ya sea para fines militares, de respuesta a desastres o de ingeniería civil, estos puentes siguen desempeñando un papel crucial en la construcción y la logística modernas.

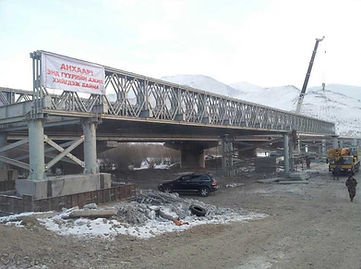

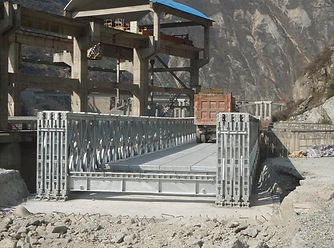

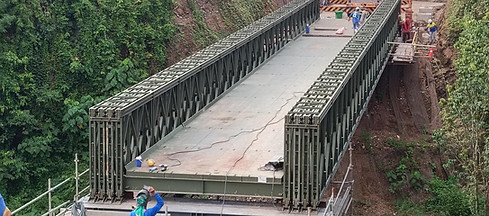

Imágenes del Producto
