BITAS DE AMARRE

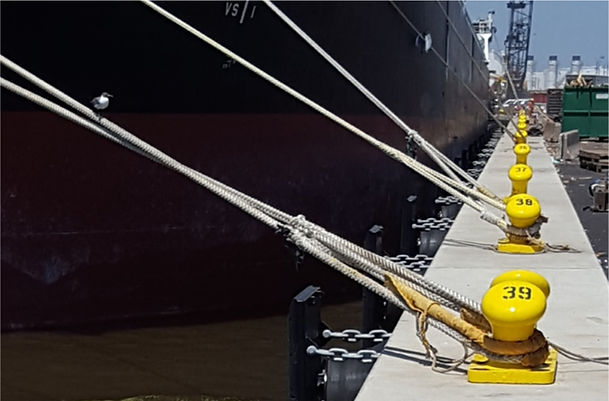

Bita de amarre marino proporcionan un método simple pero eficiente para el cumplimiento de los requisitos de amarre para permitir la fijación segura de buques junto a muelles, embarcaderos y delfines en puertos y muelles. ESC puede ofrecer una amplia gama de bolardos de hierro fundido o de acero en varios tamaños, calidades y capacidades.



Las bitas de  ESC están diseñados y fabricados de acuerdo a varios estándares internacionales como BS 6349 pt 4 y directrices PIANC. los  Bolardo son componentes críticos para la seguridad y ESC se esfuerza por ofrecer bolardo con vida útil superior y resistencia a entornos físicos y corrosivos.

TIPOS DE BITAS
mooring bollards catalog
Japanese pillar bollards
ESPECIFICACIONES DEL MATERIAL

Las bitas ESC se producen con las mejores calidades. La tabla muestra los estándares y grados indicativo pero muchas otras opciones están disponibles bajo petición.



Fundición Dúctil

BS EN 1563 - Grados EN-GJS-450 a 500

ASTM A536 - Grados 65-45-12 a 8-55-6

GB/T 1348 - Grados QT450-10 a QT600-3

Acero Fundido

ASTM A148 - Grados 65-35 a 80-50

ISO 1030 - Grados 230-450 a 340-570

GB/T 11352 - Grados ZG230-450 a ZG340-640

SELECCION DE BITAS

Las bitas marinas deben diseñarse y disponerse de acuerdo con las normas locales. Algunos de los siguientes aspectos a considerar en el diseño del puesto de atraque:

  • Patrones de amarre y tipos de línea, tamaños y ángulos

  • Los cambios en el proyecto durante la carga / descarga del buque

  • Las fuerzas del viento y actuales

  • Oleaje, las olas y las fuerzas de marea

  • Otras cargas ambientales anormales

Las cargas de amarre deben calcularse siempre que sea posible, pero la siguiente tabla se pueden utilizar como una guía aproximada, tomando nota también de que si se espera que la litera a experimentar condiciones climáticas adversas, la capacidad de bolardo se debe aumentar en un 25% o mayor.

Las bitas de ESC pueden hacer frente a los ángulos horizontales de ± 90° (a excepción de los bolardos pilar que está en todos los ángulos horizontales) y los ángulos verticales de hasta 60° dependiendo del tipo de bolardo.

Los códigos de diseño recomiendan que los bolardos se colocan frecuentemente en 15-30m intervalos, a menudo en la misma separación que los guardabarros (ya sea en el mismo punto como guardabarros o a mitad de camino). Otra guía aproximada es de 15% de la longitud de la nave más corta.

t-head bollards
Nave Desplazamiento - Tamaño del Bolardo

Hasta 2000 toneladas - 10 toneladas

2000 - 10000 toneladas - 30 toneladas

10,000 - 20,000 toneladas - 60 toneladas

20,000 - 50,000 toneladas - 80 toneladas

50,000 - 100,000 toneladas - 100 toneladas

100,000 - 200,000 toneladas - 150 toneladas

Más de 200,000 toneladas - 200 toneladas

t-head bollards
SISTEMAS DE REVESTIMIENTO

Los bitas se suministran como estándar de fábrica con un revestimiento protector adecuado para la mayoría de los proyectos. Alto rendimiento epoxi u otro sistema de pintura especificado puede ser aplicada en fábrica a su pedido en una variedad de colores y grosores. revestimientos disponibles estándar incluyen (cebador óxido no recubierto, zinc o epoxi de alto rendimiento).

Las bitas también están disponibles y se suministra con galvanizado por inmersión en caliente (HDG) bajo petición especial. El desgaste y la abrasión de cuerdas los recubrimientos de pintura necesitan un mantenimiento regular. Los bolardo de hierro dúctil son mucho menos susceptibles a la corrosión que los bolardos de acero fundido, que pueden oxidarse rápidamente y necesitarán pintura frecuentes para conservar toda su fuerza.

INSTALACION DE BITAS

Las bitas deben instalarse correctamente para una larga vida útil y sin problemas . Los Anclajes de precisión deben instalarse con una plantilla del patrón de apriete, que ESC puede suministrar a petición. Una vez que la lechada ha curado a plena potencia, los anclajes se pueden apretar a la precarga del diseño. se aplica con frecuencia Un compuesto aflojando hilo para permitir la retirada futuro para el reemplazo. Siempre que sea posible, rebajando el bolardo en el hormigón es más beneficioso que el montaje en superficie.​

Posibilidades de fijación para bolardos incluyen:

  • Superficie de soporte

  • Montaje empotrado

  • Reequipamiento

mooring bollard installation
Mooring bollards

SEGURO DE CALIDAD

mooring bollards packaging

Los bitas son elementos críticos para la seguridad y la calidad es de suma importancia. testimonio de terceros independientes de prueba está disponible a un costo adicional a petición. Un paquete de documentación de calidad típica incluirá:

  • Dibujos dimensionados de bolardo y accesorios

  • Bolardo y de anclaje de cálculos (si se requiere)

  • Inspección y prueba de plan de

  • Certificado de conformidad

  • Propiedades físicas, químicas y materiales informan para la fundición y anclajes

  • Directrices de instalación
